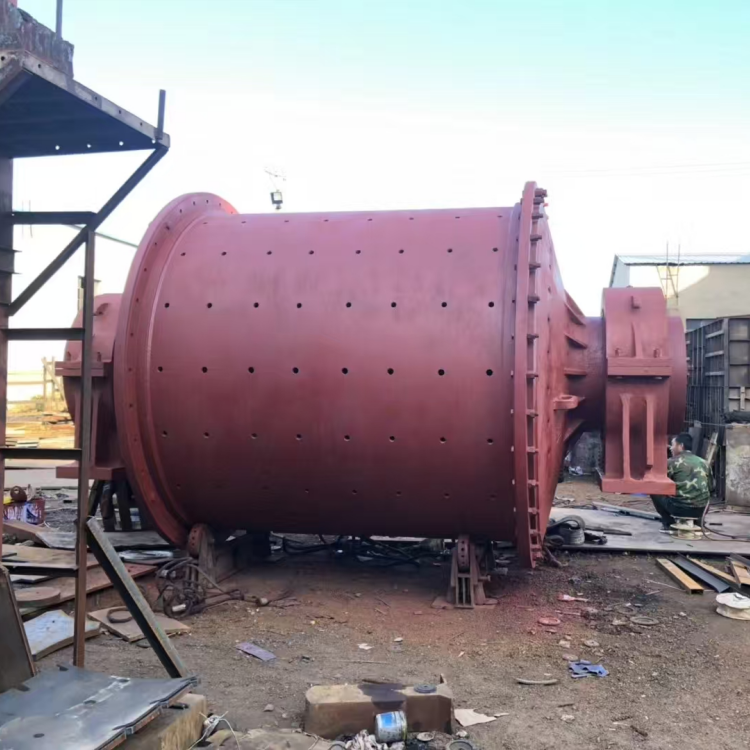

Шаровая мельница
1、Шаровая мельница оснащается высокопрочным сварным барабаном с высокой несущей способностью, что позволяет оборудованию длительное время работать в непрерывном тяжёлонагруженном режиме.
2、Футеровка изготовлена из высокомарганцовистой износостойкой стали, обладающей высокой ударной прочностью и стойкостью к износу, что значительно увеличивает срок службы.
3、Шаровая мельница оснащена тяжёлым зубчатым приводом, обеспечивающим высокую эффективность передачи мощности, плавную работу, снижение уровня шума и энергопотребления.
Описание
маркер
Преимущества оборудования
- 1、Подходит как для сухого, так и для мокрого помола
Шаровая мельница поддерживает технологии сухого и мокрого измельчения, что позволяет использовать оборудование для различных материалов и технологических процессов.
- 2、Равномерная крупность готового продукта и высокая эффективность измельчения
Оптимизированная конструкция системы помола повышает эффективность измельчения материала и обеспечивает стабильную и однородную крупность готового продукта.
- 3、Высокая герметичность
Надёжная система уплотнения эффективно предотвращает утечку пыли, улучшает условия производства и снижает потери материала.
- 4、Низкая вероятность отказов и удобное обслуживание
Конструкция шаровой мельницы отличается высокой надёжностью и простотой обслуживания, что позволяет существенно сократить количество остановок оборудования и снизить эксплуатационные расходы.
- 5、Поддержка нестандартного исполнения и изготовления по требованиям ГОСТ
Мы предлагаем изготовление нестандартных шаровых мельниц, а также оборудования в соответствии с российскими стандартами ГОСТ, учитывая особенности конкретного проекта и условий эксплуатации.
Типичные проблемы отрасли
Быстрый износ, высокое энергопотребление и частые остановки при тяжёлых режимах эксплуатации
Во время длительной работы шаровая мельница подвергается постоянным ударным нагрузкам, воздействию абразивных материалов и высокой запылённости. У обычного оборудования часто наблюдаются интенсивный износ футеровки, повышение температуры главных подшипников, вибрация привода и преждевременный износ уплотнений.
Это приводит к снижению эффективности помола, ухудшению качества готового продукта, увеличению количества ремонтов и росту производственных затрат.
Наше решение
Высокопрочная конструкция для стабильной, эффективной работы с минимальными затратами на обслуживание
Данная серия шаровых мельниц оснащается высокопрочным сварным барабаном, футеровкой из высокомарганцовистой стали и тяжёлым зубчатым приводом. В сочетании с системой циркуляционной смазки и надёжными уплотнениями это позволяет значительно снизить износ, уменьшить вибрацию и повысить эффективность измельчения.
Оборудование поддерживает как сухой, так и мокрый способ помола, отличается стабильной работой и простотой обслуживания, полностью удовлетворяя требованиям непрерывного производства в горнодобывающей, цементной и других отраслях промышленности.
Технические характеристики
| Модель | Φ1.2×2.4 | Φ2.4×4.5 | Φ3.8×13 |
| Диаметр барабана | 1,2 м | 2,4 м | 3,8 м |
| Длина барабана | 2,4 м | 4,5 м | 13 м |
| Скорость вращения | 32 об/мин | 21 об/мин | 18 об/мин |
| Максимальный размер питания | ≤25 мм | ≤25 мм | ≤25 мм |
| Размер готового продукта | 0,074–0,4 мм | 0,074–0,4 мм | 0,074–0,4 мм |
| Установленная мощность | 55 кВт | 245 кВт | 630 кВт |
| Производительность | 2–8 т/ч | 20–60 т/ч | 120–200 т/ч |
Описание продукции
Шаровая мельница серии, изготовленной в соответствии со стандартами ГОСТ, представляет собой оборудование непрерывного действия для тонкого измельчения материалов.
Во время работы медленно вращающийся барабан приводит в движение мелющие шары и материал, обеспечивая их падение, ударное воздействие и истирание, благодаря чему осуществляется непрерывный процесс измельчения от крупной фракции до требуемой тонкости.
Шаровая мельница оснащается высокопрочным сварным барабаном, износостойкой футеровкой и тяжёлой приводной системой. Оборудование отличается стабильной работой, низким энергопотреблением и равномерным помолом, полностью удовлетворяя требованиям длительной непрерывной эксплуатации производственных линий различной производительности.
Основные узлы
- Главный подшипник шаровой мельницы
Описание

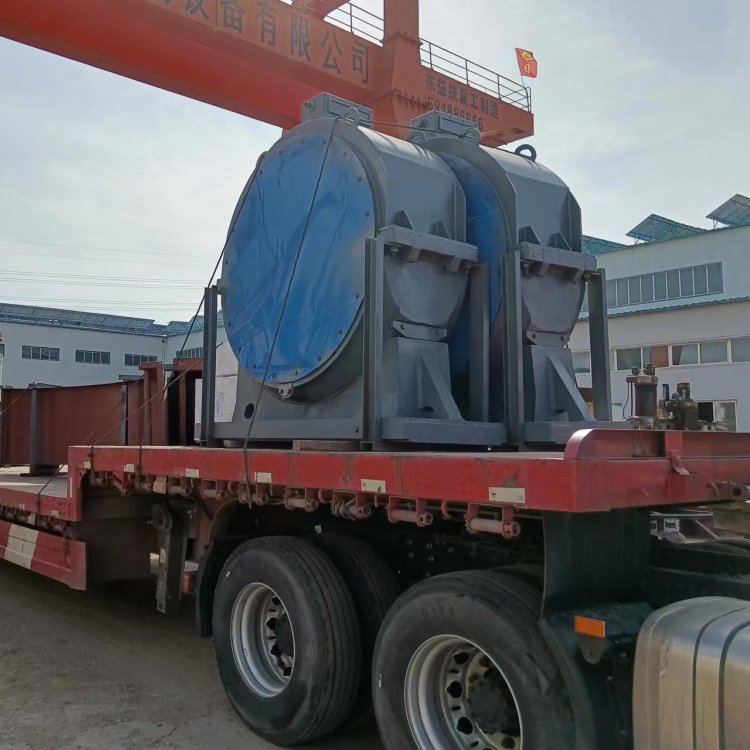

Главный подшипник является одним из важнейших опорных узлов шаровой мельницы. Он устанавливается с обеих сторон барабана и воспринимает нагрузку от барабана, торцевых крышек, мелющих шаров и измельчаемого материала, обеспечивая плавное вращение оборудования на малой скорости.
Используется подшипник скольжения с баббитовым вкладышем в сочетании с системой циркуляционной смазки и охлаждения, что значительно снижает трение и повышает надёжность непрерывной эксплуатации.
Преимущества
Баббитовые вкладыши с отличными антифрикционными свойствами.
Циркуляционная система смазки снижает температуру подшипников.
Многоступенчатая система уплотнений предотвращает попадание пыли и пульпы.
Высокая несущая способность.
Продолжительный срок службы и низкие расходы на обслуживание.
Технические характеристики
| Параметр | Значение |
| Тип подшипника | Подшипник скольжения с баббитовым вкладышем |
| Смазка | Циркуляционная система жидкой смазки |
| Охлаждение | Водяное циркуляционное |
| Запуск | Гидростатический (с подачей масла) |
| Рабочая температура | ≤65 ℃ |
| Применение | Шаровые мельницы диаметром Φ1,2–Φ5,5 м |
-

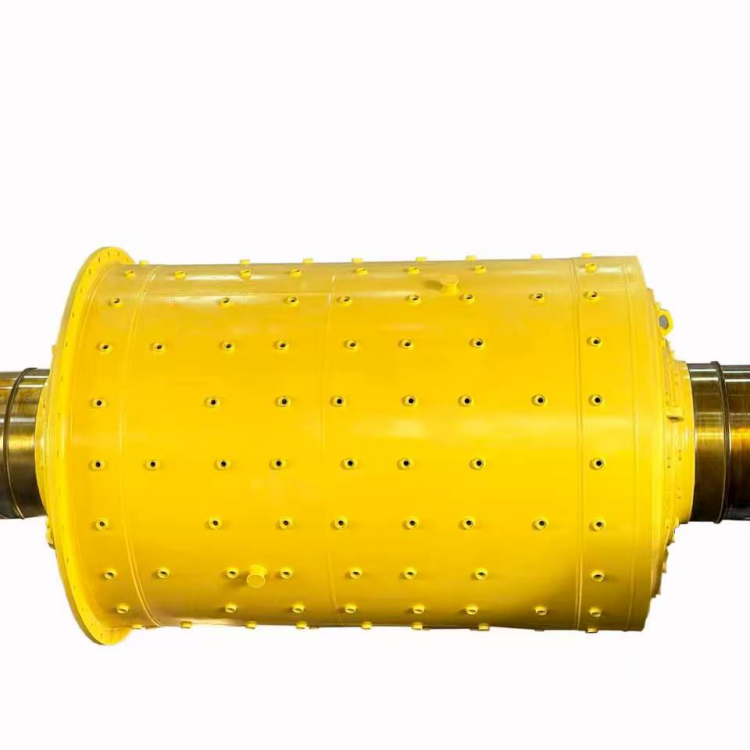

Барабан шаровой мельницы
Описание
Барабан шаровой мельницы является основным несущим элементом оборудования. Он изготавливается из высокопрочной стальной листовой заготовки методом вальцовки и сварки. Внутри барабана устанавливаются износостойкие футеровочные плиты, предназначенные для размещения мелющих тел и измельчаемого материала.
После сварки барабан проходит полный цикл термической обработки (отжиг для снятия внутренних напряжений), благодаря чему обладает высокой прочностью, устойчивостью к усталостным нагрузкам и способен длительное время выдерживать удары мелющих тел и абразивный износ.
Преимущества
Изготовлен из высокопрочной конструкционной стали
Полный отжиг для снятия сварочных напряжений
Возможность установки волнистой и ступенчатой футеровки
Стабильная работа с минимальным уровнем вибрации
Простота технического обслуживания
Продолжительный срок службы
Технические характеристики
| Параметр | Значение |
| Материал | Q355B / сталь для сосудов под давлением |
| Диаметр барабана | Φ1,2–Φ3,8 м |
| Длина барабана | 2–13 м |
| Материал футеровки | Высокомарганцовистая сталь / высокохромистый чугун |
| Тип соединения | Фланцевое |
-
Торцевая крышка шаровой мельницы
Описание
Торцевая крышка шаровой мельницы устанавливается с обеих сторон барабана и совместно с полым цапфовым валом образует узел загрузочной и разгрузочной части мельницы. Она выполняет функции опоры, восприятия нагрузок, подачи и выгрузки материала, а также герметизации оборудования.
Изделие производится из высокопрочной литой стали и после термообработки обладает высокой ударной вязкостью, усталостной прочностью и длительным сроком службы даже при эксплуатации в тяжёлых условиях.
Преимущества
Цельнолитая конструкция из высокопрочной литой стали
Высокая несущая способность
Высокоточная механическая обработка
Отличная ударная и усталостная прочность
Возможность изготовления цельной и сборной конструкции
Технические характеристики
| Параметр | Значение |
| Материал | ZG310-570 / ZG42CrMo |
| Термообработка | Закалка и отпуск |
| Твёрдость поверхности | HB170–220 |
| Соосность | ≤0,03 мм |
| Метод контроля | Ультразвуковой контроль (UT), магнитопорошковый контроль (MT) |
Ключевые узлы
- Большой зубчатый венец шаровой мельницы
Описание
Большой зубчатый венец шаровой мельницы является основным элементом низкоскоростной тяжёлонагруженной приводной системы. Находясь в зацеплении с ведущей шестернёй, он передаёт крутящий момент от электродвигателя к барабану, обеспечивая его стабильное вращение.
Зубчатый венец изготавливается из высокопрочной легированной литой стали и отличается высокой несущей способностью, износостойкостью и сопротивлением усталостному разрушению, что позволяет эксплуатировать оборудование в условиях длительных тяжёлых нагрузок.
Преимущества
Высокая несущая способность при тяжёлых режимах эксплуатации
Высокая износостойкость зубьев и увеличенный срок службы
Плавное зацепление с низким уровнем шума
Термически упрочнённые зубья с высокой усталостной прочностью
Высокоточная механическая обработка для повышения эффективности передачи
Технические характеристики
| Параметр | Значение |
| Материал | ZG35CrMo / ZG42CrMo |
| Наружный диаметр | Φ1–14 м |
| Модуль | 8–40 |
| Термообработка | Закалка и отпуск + поверхностная закалка зубьев |
| Точность изготовления | GB/T10095, класс 7 |
-
Муфта
Описание
Муфта предназначена для соединения электродвигателя, редуктора и приводного вала шаровой мельницы, обеспечивая передачу крутящего момента, компенсацию монтажных несоосностей и демпфирование ударных нагрузок. Это гарантирует стабильную и надёжную работу всей приводной системы оборудования.
Преимущества
Высокая нагрузочная способность
Эффективное демпфирование ударов и вибраций
Компенсация осевых и радиальных смещений
Простота монтажа и технического обслуживания
Длительный срок службы
Технические характеристики
| Параметр | Значение |
| Тип | Зубчатая муфта, муфта со змеевидной пружиной, упругопальцевая муфта |
| Материал | Легированная сталь |
| Рабочая скорость вращения | 10–1000 об/мин |
| Максимальный крутящий момент | По индивидуальному заказу |
| Способ монтажа | Шпоночное соединение |
Все ключевые узлы доступны для отдельного заказа
Все перечисленные выше узлы и детали шаровой мельницы могут поставляться отдельно. Мы поддерживаем изготовление по чертежам, OEM/ODM-производство и выпуск нестандартных изделий в соответствии с требованиями заказчика.
FAQ
- 1、Предоставляете ли вы инструкции по монтажу?
Да. Мы предоставляем руководство по монтажу, техническую документацию и дистанционную техническую поддержку, помогая заказчикам быстро и правильно выполнить установку оборудования.
- 2、Оказываете ли вы техническую поддержку?
Да. Наши инженеры обеспечивают долгосрочную техническую поддержку, включая консультации по эксплуатации, техническому обслуживанию, диагностике неисправностей и ремонту шаровых мельниц.
- 3、Возможна ли долгосрочная поставка быстроизнашивающихся деталей?
Да. Мы обеспечиваем долгосрочные поставки оригинальных запасных частей и быстроизнашивающихся деталей для шаровых мельниц различных моделей, гарантируя стабильную и бесперебойную работу оборудования.
Наши литейные мощности
Компания располагает 4 плавильными цехами общей площадью около 18 000 м², 4 модельными участками и 5 специализированными формовочными линиями, включая:
V-процесс (вакуумно-плёночное формование);
литьё по газифицируемым моделям (Lost Foam Casting);
линии формования с использованием самотвердеющих песчаных смесей.
Производственные мощности позволяют выпускать крупногабаритное горнодобывающее оборудование, высокоизносостойкие литые детали и нестандартные отливки высокого качества, обеспечивая стабильное качество продукции и своевременное выполнение заказов.
связаться с нами
Сопутствующие популярные продукты

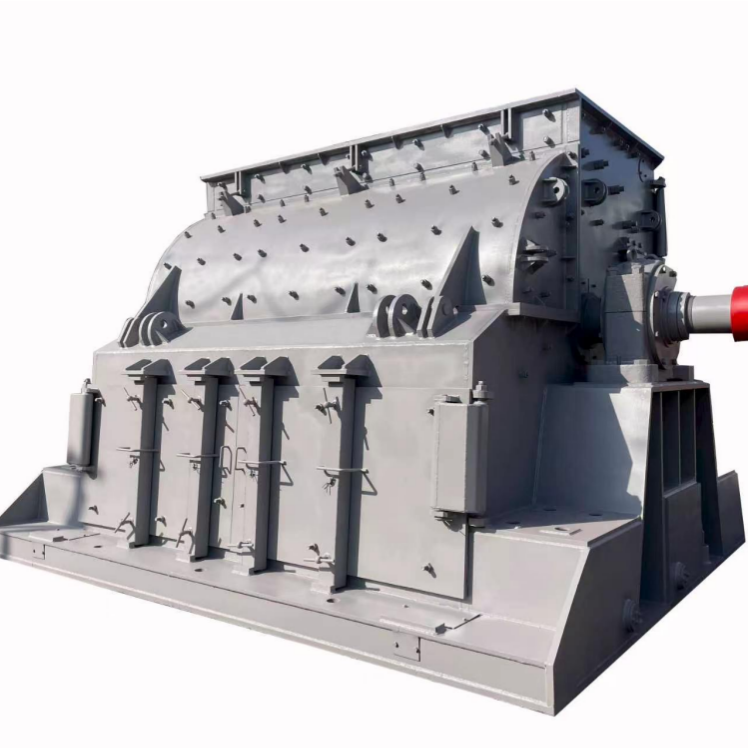

Молотковая дробилка
1、Молотковая дробилка работает по принципу высокоскоростного ударного дробления, позволяя измельчать материал до требуемой крупности за один проход и значительно сокращать необходимость во вторичной стадии дробления. 2、Корпус молотковой дробилки изготовлен из утолщённых стальных листов с применением сварной конструкции, отличается высокой жёсткостью, превосходной стойкостью к ударным и вибрационным нагрузкам и рассчитан на длительную непрерывную эксплуатацию в условиях открытых карьеров и районов Крайнего Севера России. 3、Молотковая дробилка имеет модульную конструкцию, благодаря которой быстроизнашивающиеся детали, такие как молотки и колосниковые решётки, могут быстро заменяться, что значительно сокращает время простоя оборудования при техническом обслуживании.
Вихревой классификатор
1、Вихревой классификатор оснащён клеточным ротором и направляющими лопатками, которые формируют стабильное вихревое поле. Это обеспечивает более равномерное распределение материала в воздушном потоке и значительно повышает точность классификации. 2、Внутри вихревого классификатора реализована трёхступенчатая схема разделения крупной, средней и мелкой фракций. Крупные частицы автоматически возвращаются в мельницу для повторного измельчения, что уменьшает переизмельчение материала и повышает качество готового продукта. 3、Вихревой классификатор оснащён системой бесступенчатого частотного регулирования, позволяющей быстро изменять скорость вращения ротора в соответствии с требованиями производства. Оборудование обеспечивает стабильную работу в диапазоне тонкости 80–800 меш и позволяет точно контролировать содержание каменной муки.

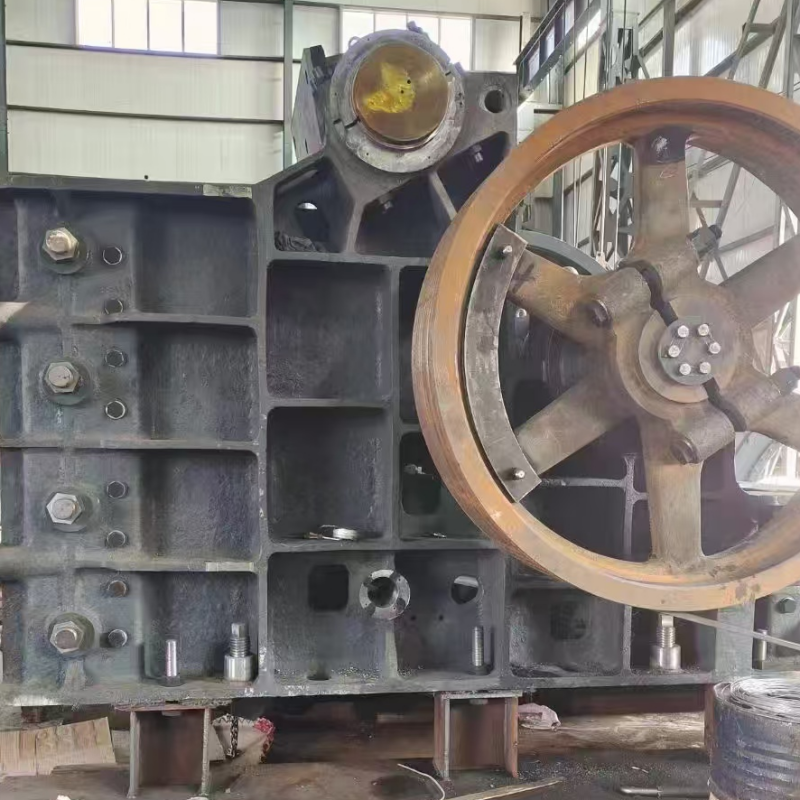

Щековая дробилка
1、Щековая дробилка оснащена цельнолитой рамой из высокопрочной литой стали, обладающей высокой ударной прочностью и рассчитанной на длительную непрерывную эксплуатацию в условиях крупных горнодобывающих предприятий. 2、Щековые плиты изготовлены из высокомарганцовистой стали, отличаются высокой износостойкостью, длительным сроком службы и удобством замены, что позволяет значительно снизить затраты на техническое обслуживание. 3、Щековая дробилка имеет увеличенное загрузочное окно, позволяющее перерабатывать крупные куски горной породы без предварительной сортировки.
Шлаковый ковш
1、Наша инженерная команда разрабатывает оптимальные производственные решения на основе предоставленных заказчиком чертежей, технологических схем и технических требований, максимально адаптируя изделие к реальным условиям эксплуатации. 2、Для изготовления ключевых запасных частей, крупногабаритного оборудования и проектов с повышенными требованиями к качеству возможно привлечение профессиональных инспекторов по качеству для постоянного контроля всего производственного процесса непосредственно на заводе. 3、Весь процесс производства полностью прозрачен и отслеживается на каждом этапе, благодаря чему зарубежные заказчики могут в режиме реального времени контролировать выполнение проекта даже без посещения предприятия.
Центробежный классификатор
1、Центробежный классификатор использует двухступенчатую центробежную систему разделения в сочетании со стабильной организацией воздушного потока, что значительно повышает эффективность классификации порошковых материалов, уменьшает попадание крупных частиц в готовый продукт и увеличивает выход продукции требуемого качества. 2、Главный вал центробежного классификатора оснащён системой частотного регулирования скорости, что позволяет быстро изменять тонкость готового порошка в соответствии с требованиями производства. Диапазон регулирования составляет 80–600 меш без замены основных узлов оборудования. 3、Крупные частицы автоматически возвращаются в мельницу для повторного измельчения, предотвращая повторное измельчение уже готового продукта, увеличивая эффективное время работы мельницы и существенно повышая общую производительность линии.
Барабанная сушилка
1、Все основные узлы и комплектующие барабанной сушилки могут поставляться отдельно и изготавливаться по индивидуальному заказу. 2、Мы располагаем собственными производственными мощностями и предлагаем индивидуальные решения в соответствии с требованиями заказчика. 3、В зависимости от объёма заказа предоставляются гибкие скидки.

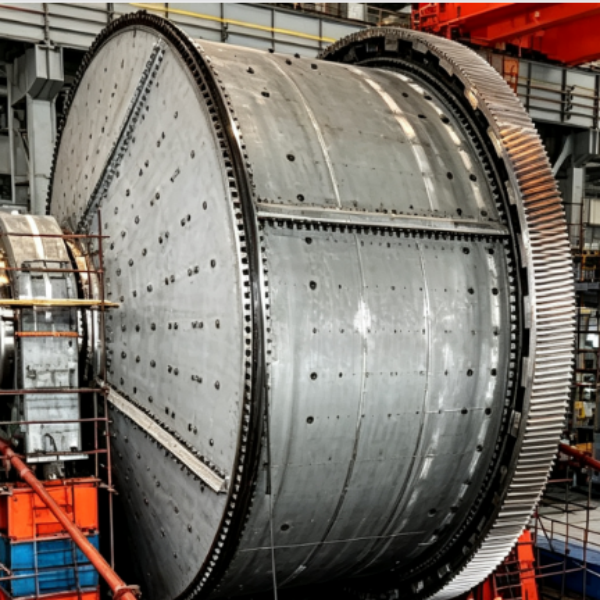

Мельница самоизмельчения
1、Наша мельница самоизмельчения использует саму руду в качестве измельчающей среды, поэтому не требует применения стальных шаров и других мелющих тел, что позволяет значительно сократить расходы на их приобретение и пополнение. 2、Мельница самоизмельчения способна перерабатывать крупнокусковую руду непосредственно после добычи, исключая отдельные стадии среднего и мелкого дробления. Это уменьшает количество вспомогательного оборудования, снижает капитальные вложения и сокращает производственную площадь. 3、Наша мельница самоизмельчения оснащена тяжелонагруженной приводной системой и высокопрочным барабаном, обеспечивающими круглосуточную непрерывную эксплуатацию на крупных горнодобывающих предприятиях и высокую производительность.
Одношнековый питатель
1、Полностью герметичная конструкция Наш одношнековый питатель выполнен в полностью закрытом исполнении и оснащён многоступенчатой системой пылезащитных уплотнений валов, что эффективно предотвращает утечку порошкообразных материалов и улучшает условия производства. 2、Стабильная непрерывная подача Непрерывная шнековая спираль равномерно перемещает материал, предотвращая перебои и резкие выбросы при подаче. Это обеспечивает стабильную работу производственной линии и повышает уровень автоматизации всего технологического процесса. 3、Бесступенчатое регулирование производительности Одношнековый питатель оснащается приводом с частотным регулированием, позволяющим плавно изменять скорость вращения шнека в соответствии с технологическими требованиями и обеспечивать непрерывную дозированную подачу материала при различных режимах эксплуатации.

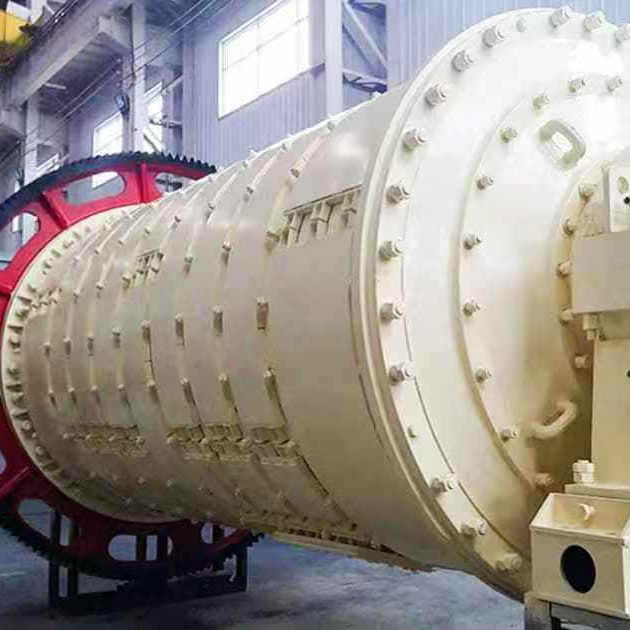

Мельница аэробильная
1、Наша компания обладает богатым опытом международных поставок. Оборудование экспортируется в Россию, Казахстан, Монголию, Канаду, Чили, Украину, ЮАР, Пакистан и другие страны. 2、При поставке крупногабаритного горнодобывающего оборудования мы заранее разрабатываем схему погрузки, рассчитываем расположение точек подъёма, распределение центра тяжести и способы крепления, что снижает риск повреждений и деформаций во время транспортировки. 3、Наши инженеры разрабатывают индивидуальные производственные решения на основе чертежей, технологических схем и технических требований заказчика, обеспечивая максимальное соответствие оборудования реальным условиям эксплуатации.
Шаровая барабанная мельница (ШБМ)
1、Наша шаровая барабанная мельница (ШБМ) оснащена оптимизированной конструкцией барабана и системой движения мелющих шаров, что обеспечивает максимально эффективное сочетание ударного и истирающего воздействия, повышая производительность измельчения материала. 2、Оборудование поддерживает систему частотного регулирования скорости вращения, позволяющую автоматически изменять режим работы в зависимости от твёрдости материала. По сравнению с традиционными мельницами совокупное энергопотребление снижается примерно на 15 %, что уменьшает эксплуатационные расходы. 3、Внутренняя поверхность барабана оснащается футеровкой из высокомарганцовистой износостойкой стали, обладающей высокой ударной прочностью. Срок службы футеровки примерно на 40 % выше по сравнению со стандартными решениями, что значительно сокращает количество остановок оборудования для замены деталей.
Тарельчатый питатель
1、Стабильная и непрерывная дозированная подача Вращающаяся тарель в сочетании с двусторонне регулируемым разгрузочным скребком обеспечивает непрерывную и стабильную дозированную подачу материала, предотвращая перебои в подаче, резкий выброс материала и колебания потока. 2、Высокая точность регулирования подачи Наш тарельчатый питатель использует двойную систему регулировки производительности — изменением положения скребка и степени открытия загрузочной заслонки. Это позволяет быстро адаптировать скорость подачи к различным условиям эксплуатации и обеспечивает более высокую точность дозирования по сравнению с традиционными ленточными питателями. 3、Повышенная износостойкость Рабочая поверхность тарели оснащается высокоизносостойкими футеровочными плитами, устойчивыми к длительному воздействию руды, клинкера и других абразивных материалов. Срок службы футеровки увеличивается примерно в два раза по сравнению с обычными решениями.
Одноцилиндровый охладитель
1、Высокая эффективность охлаждения Наш одноцилиндровый охладитель обеспечивает стабильное охлаждение клинкера с температуры 1100–1300 °C до менее 100 °C, снижая тепловую нагрузку на транспортное оборудование и последующие мельницы. 2、Эффективная рекуперация тепла Во время вращения барабана клинкер непрерывно перемешивается подъёмными лопатками и интенсивно обменивается теплом с встречным потоком холодного воздуха. Это обеспечивает высокую эффективность охлаждения и позволяет увеличить коэффициент использования вторичного тепла примерно на 20 %. 3、Высокая тепловая эффективность Одноцилиндровый охладитель имеет цельную барабанную конструкцию, не требующую многоступенчатых уплотнений. По сравнению с традиционными колосниковыми охладителями значительно уменьшается подсос воздуха, что повышает общую тепловую эффективность системы.
Роторный гранулятор
1、Удлинённый барабан роторного гранулятора увеличивает время перекатывания материала, благодаря чему гранулы успевают полностью сформироваться без частого возврата материала на повторную грануляцию. Это значительно повышает общую эффективность производства. 2、Внутренняя поверхность барабана футерована износостойкими резиновыми плитами, обладающими высокой стойкостью к истиранию и хорошими антиадгезионными свойствами. Это уменьшает налипание материала и снижает частоту очистки оборудования. 3、Подъёмные лопатки непрерывно перемешивают и разрыхляют материал, обеспечивая его равномерное смешивание. В результате гранулы получаются плотными, однородными и прочными, что облегчает транспортировку и последующую термическую обработку.
Вертикально-роторная дробилка
1、Мы обеспечиваем непрерывную техническую поддержку наших клиентов после поставки оборудования, помогая выполнить монтаж, пусконаладочные работы и ввод вертикально-роторной дробилки в эксплуатацию. 2、При возникновении любых технических проблем в процессе эксплуатации вертикально-роторной дробилки наши специалисты оперативно проводят анализ причин неисправности и предлагают наиболее эффективные решения с учетом конкретных условий работы оборудования. 3、Для успешной реализации международных проектов мы внедрили стандартизированную систему информационной обратной связи. Она позволяет заказчикам своевременно получать сведения о ходе производства и контролировать выполнение заказа на каждом этапе.
Пластинчатый питатель тяжелого типа
1、Высокая несущая способность и ударопрочность Наш пластинчатый питатель тяжелого типа оснащён усиленными пластинами, изготовленными методом цельного литья из износостойкой литой стали. Конструкция выдерживает высокое статическое давление материала в бункере и сильные ударные нагрузки от крупнокусковой руды, не подвергаясь деформации и разрушению. 2、Надёжная транспортировка тяжёлых материалов Пластины комплектуются высокопрочными тяговыми цепями и усиленными опорными роликами. Даже при транспортировке остроугольной руды или крупных кусков клинкера оборудование сохраняет стабильную работу без повреждения пластин и нарушения процесса подачи. 3、Интеллектуальное регулирование подачи Пластинчатый питатель тяжелого типа оснащается системой частотного регулирования скорости, позволяющей автоматически изменять производительность в зависимости от нагрузки дробилки или вращающейся печи, обеспечивая непрерывную и стабильную подачу материала.

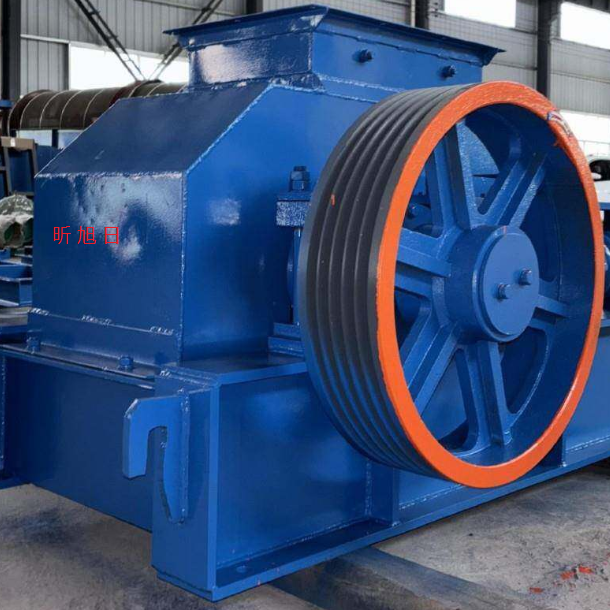

Валковая дробилка
