Печь с циклонным теплообменником и декарбонизатором
- 1、Корпус печи с циклонным теплообменником и декарбонизатором изготовлен из толстолистовой котельной стали, устойчивой к хрупкому разрушению при низких температурах. Даже в условиях суровой зимы оборудование сохраняет высокую прочность и геометрическую стабильность, не подвергаясь деформации при длительной эксплуатации.
- 2、Внутри печи с циклонным теплообменником и декарбонизатором устанавливаются различные типы подъёмных лопаток, обеспечивающих равномерное распределение материала и его максимальный контакт с горячими дымовыми газами. Это значительно повышает эффективность теплообмена и обеспечивает равномерный прогрев материала.
- 3、В зависимости от производственных условий оборудование может комплектоваться угольной или газовой системой нагрева. Высокий коэффициент использования тепловой энергии позволяет эффективно работать при изменении исходной влажности материала и снижает расход топлива.
Описание
маркер
Типичные проблемы отрасли
В северных регионах России обычные печи нередко сталкиваются с деформацией корпуса при низких температурах, низкой тепловой эффективностью, повышенными выбросами пыли и нестабильной работой оборудования. Всё это приводит к увеличению энергопотребления, частым ремонтам, снижению непрерывности производства и увеличению эксплуатационных затрат.
Наше решение
Печь с циклонным теплообменником и декарбонизатором оснащается морозостойкой стальной конструкцией, высокоэффективной системой теплообмена, прецизионными опорными роликовыми узлами и современной системой пылеулавливания. Даже при эксплуатации в условиях сурового климата оборудование обеспечивает стабильную работу, равномерный прогрев материала, низкое энергопотребление, минимальную вибрацию и возможность длительной непрерывной эксплуатации, существенно снижая совокупные эксплуатационные расходы.
Описание оборудования
Наша печь с циклонным теплообменником и декарбонизатором разработана с учётом требований российской промышленности и соответствует требованиям ГОСТ. Оборудование предназначено для длительной непрерывной эксплуатации в Сибири, на Дальнем Востоке и в других регионах с суровым климатом.
Конструкция включает наклонный вращающийся барабан. Во время вращения внутренние подъёмные лопатки непрерывно перемешивают материал, обеспечивая его интенсивный контакт с высокотемпературными дымовыми газами. Такая схема значительно повышает эффективность теплообмена, ускоряет процесс нагрева и подготовки материала к последующим технологическим стадиям.
Почему российские предприятия выбирают наши печи с циклонным теплообменником и декарбонизатором?
При эксплуатации традиционного оборудования часто возникают следующие проблемы:
- деформация корпуса при отрицательных температурах;
- недостаточная эффективность теплообмена;
- высокий расход топлива;
- повышенные выбросы пыли;
- усиление вибрации при длительной эксплуатации;
- недостаточная морозостойкость комплектующих и сокращение срока службы оборудования.
Печь с циклонным теплообменником и декарбонизатором специально оптимизирована для эксплуатации в суровых климатических условиях России, обеспечивая стабильную непрерывную работу, снижение энергозатрат и минимизацию расходов на техническое обслуживание.
Преимущества оборудования
Высокий уровень экологичности
Стандартная комплектация включает высокоэффективную систему циклонного пылеулавливания, значительно снижающую выбросы пыли и соответствующую современным экологическим требованиям.
Стабильная работа
Опорные и упорные ролики проходят высокоточную механическую обработку, благодаря чему обеспечивается плавное вращение корпуса, низкий уровень вибрации и шума, а также увеличивается срок службы оборудования.
Простота обслуживания
Модульная конструкция и применение морозостойких износостойких уплотнений значительно упрощают замену компонентов и сокращают время простоя при техническом обслуживании.
Технические характеристики
| Параметр | БН1.0×4 | БН1.8×14 | БН2.4×20 |
| Диаметр корпуса | 1,0 м | 1,8 м | 2,4 м |
| Длина корпуса | 4 м | 14 м | 20 м |
| Угол наклона | 3°–5° | 3°–5° | 3°–5° |
| Скорость вращения | 3 об/мин | 3 об/мин | 3 об/мин |
| Производительность | 2–3 т/ч | 8–12 т/ч | 25–35 т/ч |
| Максимальная влажность сырья | ≤30% | ≤30% | ≤30% |
| Остаточная влажность | ≤1% | ≤1% | ≤1% |
| Мощность главного привода | 4 кВт | 18,5 кВт | По комплектации |
| Масса оборудования | — | 23 т | — |
| Стандарт | ГОСТ | ГОСТ | ГОСТ |
Основные узлы
1、Опорная роликовая станция
Описание
Опорная роликовая станция является основным несущим узлом печи с циклонным теплообменником и декарбонизатором. Она состоит из опорных роликов, валов, корпусов подшипников и регулируемого основания. Узел воспринимает массу корпуса, бандажей и материала, обеспечивая стабильное медленное вращение оборудования.
Модульная конструкция позволяет выполнять точную регулировку положения корпуса, снижая вибрацию, перекосы и неравномерный износ, что значительно увеличивает срок службы оборудования.
Преимущества
Высокопрочная легированная литая сталь
Модульная конструкция
Возможность точной регулировки положения корпуса
Снижение вибрации и риска смещения
Подходит для высокотемпературных, запылённых и тяжёлых условий эксплуатации
Технические характеристики
| Параметр | Значение |
| Диаметр оборудования | Φ1,5–4,8 м |
| Скорость вращения | 0,5–3 об/мин |
| Материал ролика | ZG42CrMo |
| Материал вала | Сталь 45, термообработка |
| Подшипники | Самоустанавливающиеся роликовые |
| Номинальная нагрузка | 80–350 кН |
| Соосность | ≤0,05 мм |

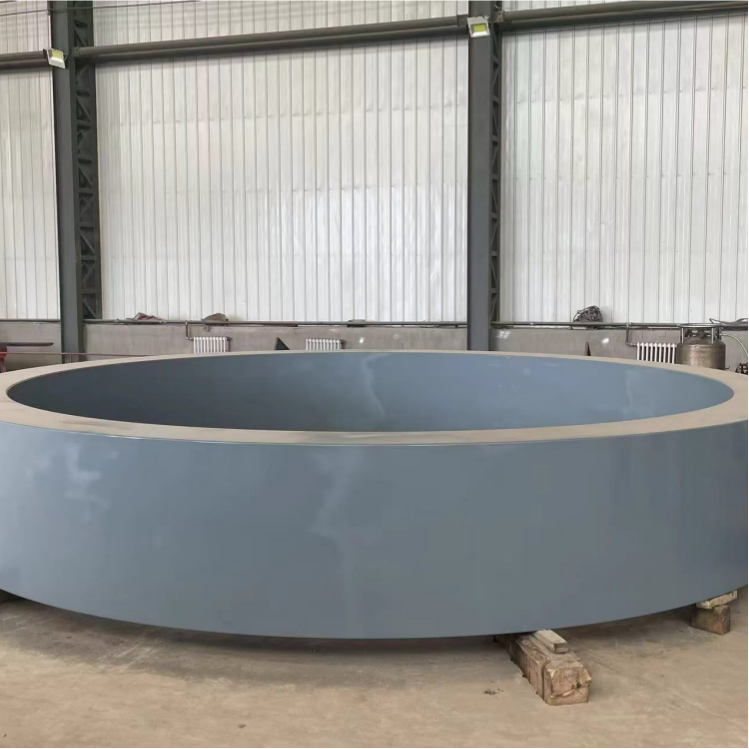

2、Бандаж печи
Описание
Бандаж является одним из важнейших несущих элементов печи с циклонным теплообменником и декарбонизатором. Он устанавливается на наружной поверхности корпуса и равномерно передаёт нагрузку на опорные ролики, обеспечивая стабильное вращение оборудования.
Изготавливается из высокопрочной литой или легированной стали с двойной термообработкой, что гарантирует надёжную работу при высоких температурах, больших нагрузках и непрерывной эксплуатации.
Преимущества
Высокопрочная литая сталь без трещин и раковин
Износостойкость примерно в три раза выше по сравнению с обычной углеродистой сталью
Высокая усталостная прочность и термостойкость
Снижение вибрации и шума
Продолжительный срок службы
Удобство монтажа и замены
Технические характеристики
| Параметр | Значение |
| Диаметр оборудования | 500–14000 мм |
| Материал | ZG310-570 / ZG35CrMo |
| Предел прочности | ≥600 МПа |
| Твёрдость | HB220–280 |
| Термообработка | Нормализация + закалка с отпуском |
| Радиальное биение | Контроль с высокой точностью |
| Срок службы | ≥10 лет (при нормальных условиях эксплуатации) |
FAQ
1、Вы торговая компания или производитель?
Мы являемся производственным предприятием полного цикла, объединяющим литейное производство, механическую обработку, сварку, термообработку, сборку оборудования и международную торговлю. Компания располагает собственными производственными площадками и современной производственной системой.
2、Когда была основана компания?
Компания основана в 2009 году и обладает почти 30-летним опытом в области литейного производства. Мы поставляем оборудование для предприятий горнодобывающей, металлургической, цементной и энергетической промышленности.
3、Каковы масштабы производства?
Компания располагает производственной базой площадью около 200 му, четырьмя производственными предприятиями, собственной международной торговой компанией и штатом более 500 сотрудников, что позволяет успешно выполнять крупные промышленные проекты.
Предпродажное обслуживание
На этапе подготовки проекта наши специалисты анализируют условия эксплуатации, требуемую производительность, особенности монтажа и инвестиционный бюджет заказчика, после чего предлагают оптимальное техническое решение. Предпродажная поддержка включает технические консультации, подбор оборудования, предоставление чертежей и технической документации, согласование технических параметров, рекомендации по выбору материалов и технологии изготовления, разработку нестандартных решений, подбор вспомогательного оборудования, подготовку коммерческого предложения и оценку сроков поставки.
Для крупных горнодобывающих проектов инженерная команда разрабатывает индивидуальные производственные решения на основе технологической схемы, проектной документации и технических требований заказчика, обеспечивая максимальное соответствие оборудования условиям эксплуатации.
Производственные возможности
За почти 30 лет развития компания сформировала современную производственную систему, включающую производственную базу площадью 200 му, четыре производственные площадки, международную торговую компанию и коллектив численностью более 500 сотрудников, включая ведущих инженеров, инженеров различных специальностей и более 80 квалифицированных технических специалистов.
Благодаря мощной инженерной команде и современной производственной базе мы предоставляем комплексные услуги — от проектирования и производства оборудования до контроля качества и технической поддержки после поставки, гарантируя стабильное качество продукции и своевременное выполнение заказов.
